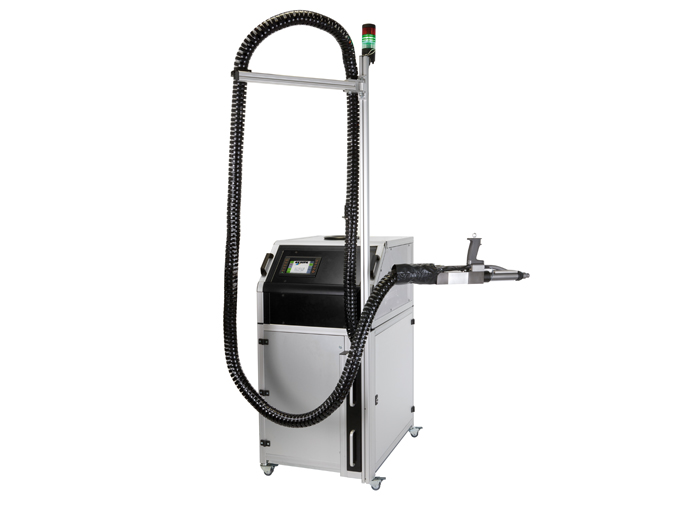

GAV 8000 electronic 自动铆接设备

工作范围

■ 适用于直径为Ø 2.4mm到Ø 6.4mm的铝制和铜制抽芯铆钉

■ 适用于直径最大为Ø 6mm的钢制抽芯铆钉

■ 适用于直径最大为Ø 5mm的不锈钢抽芯铆钉

■ 适用于法兰型钉头直径最大为Ø11.4mm的抽芯铆钉

■ 适用于铆体长度超过30mm的抽芯铆钉

■ 最大拉力 12,000 N（6 bar）

生产率和节能

■ 每年安装量约500,000个抽芯铆钉（根据德国市场数据），具有良好的成本效益

■ 与标准抽芯铆钉安装工具相比，可节省50%的时间和成本

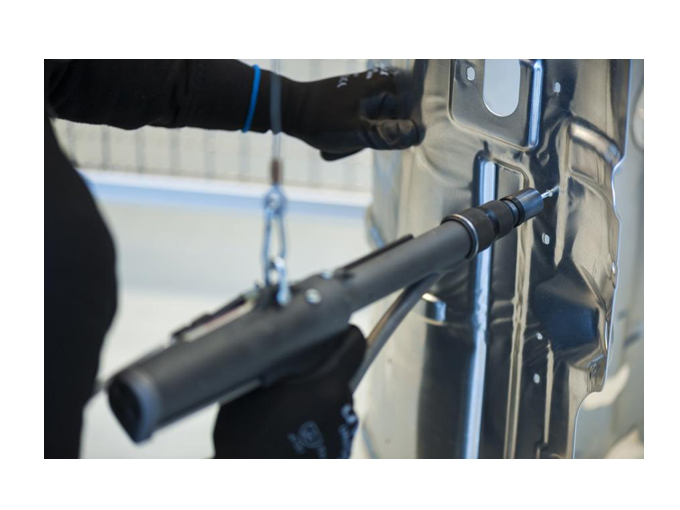

■ 铆钉枪采用长度高达5.0m（标准长度为3.75m）的软管管路，因此具有较大的工作半径

■ 人员无需培训就可操作

■ 可方便地加装到全自动生产系统中

■ 每分钟最多可安装40个抽芯铆钉

系统介绍

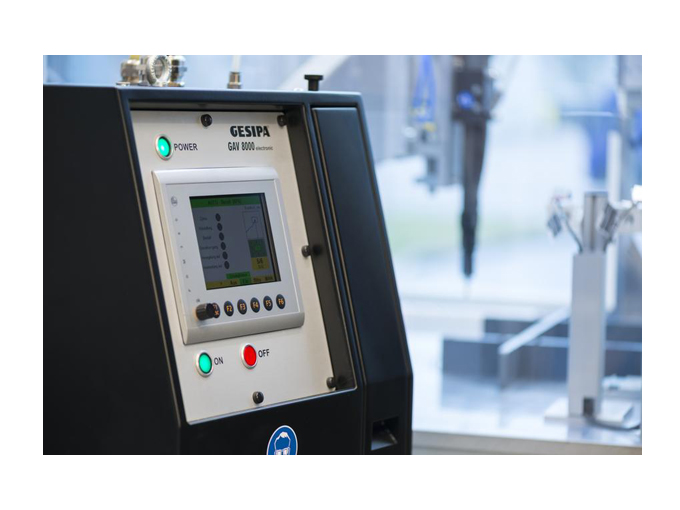

■ 电子控制系统

■ 带有导航、功能键，直观的引导菜单

■ 功能显示

■ 维护显示和简单的故障诊断

■ 可根据客户具体要求更改软件

■ 利用真空装置收集废弃钉芯

■ 可选择弹簧加载触发系统

■ 可加装到系统中，也可单独操作

■ 可使用带可编程控制系统(SPD)接口的外部存储

自动铆接设备GAV HF 用于高强度抽芯铆钉的全自动铆接设备

工作范围

■ 适用于直径为Ø 4.8mm至Ø 8.0mm的所有材料的抽芯铆钉

■ 适用于铆体长度高达35mm的抽芯铆钉

■ 适用于铆钉头直径最大为Ø 19mm的抽芯铆钉

■ 适用于钉芯直径最大为Ø 5.5mm的抽芯铆钉

■ 拉力高达25,000 N(6 bar时)

优点

■ 输送桶带有注液位

■ 防震增压器连接

■ 使用传感器多重监测抽芯铆钉枪

■ 使用8位色显示屏进行工业控制

■ 在全自动生产系统中时，输送距离最大可达25m

■ 电子系统控制

■ 带有导航和功能键，直观的引导菜单

功能显示

■ 维护显示和简单的故障诊断

■ 可根据客户具体要求更改软件

■ 是无需任何过程监测功能应用的理想之选

■ 利用真空系统清理钉芯

■ 可选配表面接触触发器

■ 可加装到系统中，也可单独操作

■ 可使用带可编程控制系统(SPD)接口的外部存储
